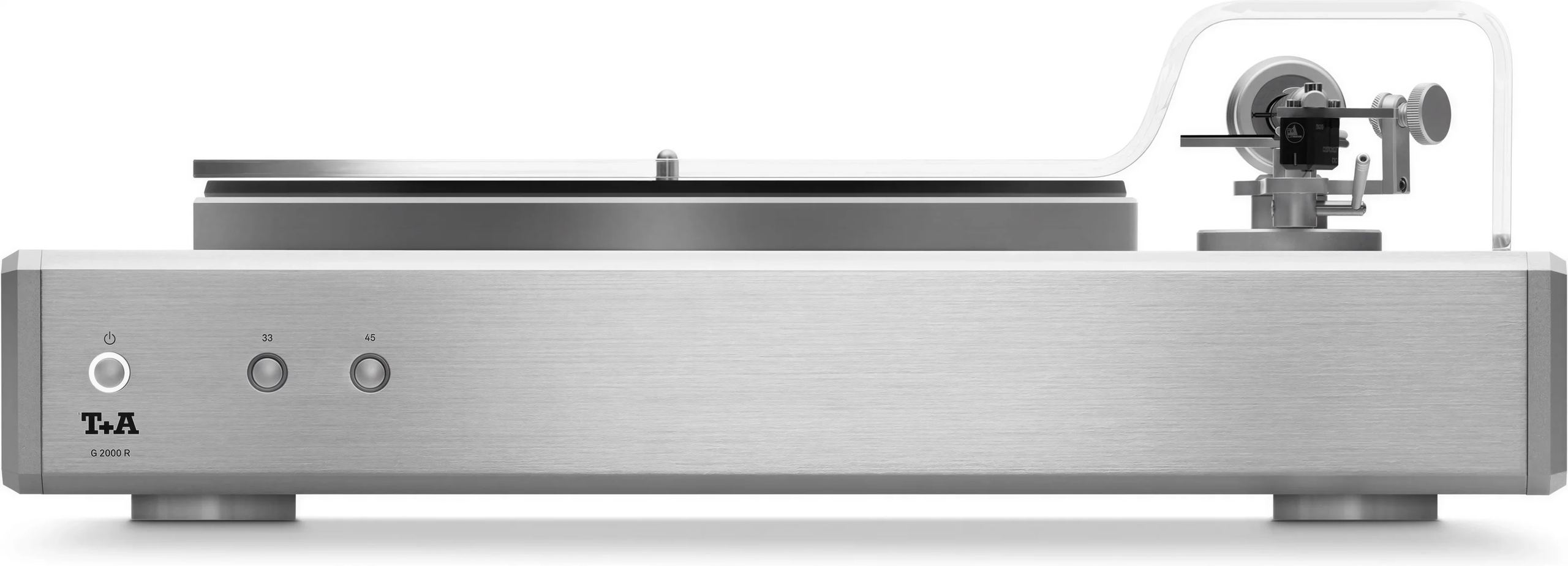

T+A G 2000 R ασημί

Στην T+A, στο Herford, κατασκευάζουν πρωτίστως ηλεκτρονικά συστήματα, και αυτό το πικάπ με ιμάντα το αποδεικνύει: η σταθερότητα της περιστροφής ανατίθεται σε έναν επεξεργαστή που ελέγχει τον κινητήρα, και όχι μόνο στη μάζα του πλατό. Διαδέχεται το G 1260 R και διατηρεί τη σχεδίαση από αλουμίνιο της Σειράς R. Παραδίδεται με βραχίονα από ανθρακονήματα και κεφαλή κινητού πηνίου ήδη ρυθμισμένα, ενώ μπορεί να δεχτεί ενσωματωμένο προενισχυτή phono.

Ένας σύγχρονος κινητήρας που διορθώνεται από επεξεργαστή

Το πλατό κινείται μέσω ενός ιμάντα από λειασμένο καουτσούκ, τεντωμένου γύρω από την κατεργασμένη τροχαλία ενός σύγχρονου κινητήρα ελεγχόμενου από χαλαζία. Αυτή η κλασική διάταξη συνήθως αφήνει να περάσουν μικρές ανωμαλίες: ελαφρά τινάγματα του κινητήρα, ευαισθησία στις μεταβολές της συχνότητας και της τάσης του δικτύου. Στο G 2000 R, ένας ψηφιακός επεξεργαστής σήματος (DSP) διαμορφώνει συνεχώς την κυματομορφή της τάσης που αποστέλλεται στα πηνία του κινητήρα. Έτσι, ο κινητήρας περιστρέφεται χωρίς τινάγματα, ανεξάρτητα από την ποιότητα του ρεύματος που δέχεται. Η διακύμανση ταχύτητας, δηλαδή οι αυξομειώσεις της ταχύτητας που προκαλούν διακυμάνσεις στο τονικό ύψος των νοτών, είναι ± 0,02 %, πολύ χαμηλότερη από ό,τι μπορεί να αντιληφθεί το αυτί σε μια παρατεταμένη νότα πιάνου.

Τα ίδια ηλεκτρονικά διαχειρίζονται την εκκίνηση. Η ροπή του κινητήρα αυξάνεται σταδιακά για να θέσει ομαλά σε κίνηση τα 3,8 kg του πλατό. Το πλήκτρο ταχύτητας παραμένει κόκκινο κατά την επιτάχυνση και γίνεται λευκό όταν επιτευχθεί η ονομαστική ταχύτητα. Η μετάβαση από τις 33 ⅓ στις 45 στροφές/λεπτό γίνεται με ένα απλό πάτημα, χωρίς χειροκίνητη μετακίνηση του ιμάντα. Ένα νέο πάτημα του φωτισμένου πλήκτρου φρενάρει ενεργά το πλατό μέχρι να σταματήσει.

Σασί από συμπαγές MDF και απομονωμένο πλατό

Όλος ο μηχανισμός στεγάζεται σε ένα περίβλημα από συμπαγές MDF, υλικό που αποσβένει αποτελεσματικά τους κραδασμούς, το οποίο στηρίζεται σε τέσσερα αντικραδασμικά στοιχεία. Τα εξωτερικά μέρη από αλουμίνιο έχουν πολυστρωματική κατασκευή, ενώ το κάλυμμα από αλουμίνιο είναι κολλημένο στο σώμα αντί να είναι απλώς βιδωμένο: έτσι δεν μπορεί να δονείται ελεύθερα όπως ένα φύλλο λαμαρίνας. Ο λόγος σήματος προς θόρυβο μηχανισμού των 82 dB αποτυπώνει αυτή τη δουλειά. Ο θόρυβος μηχανισμού είναι ο χαμηλόσυχνος θόρυβος που μεταδίδει ο μηχανισμός (κινητήρας, έδρανο) στην ακίδα· όσο μεγαλύτερη είναι η διαφορά, τόσο περισσότερο αυτός ο θόρυβος παραμένει θαμμένος κάτω από τη μουσική.

Το πλατό από χυτό αλουμίνιο υπό πίεση κατεργάζεται με ακρίβεια στον τόρνο και στη συνέχεια τοποθετείται σε ένα εσωτερικό υποπλατό από ψευδάργυρο. Η μεγάλη επιφάνεια επαφής μεταξύ των δύο μερών περιορίζει τη διάδοση των κραδασμών. Αυτό το υποπλατό κατεργάζεται εκ νέου σε μηχανή αριθμητικού ελέγχου μετά την πρεσαριστή τοποθέτηση του άξονα, ώστε το σύνολο να περιστρέφεται με απόλυτη ομοκεντρικότητα. Ο άξονας από σκληρυμένο και στιλβωμένο χάλυβα περιστρέφεται μέσα σε έναν ορειχάλκινο δακτύλιο εδράνου, με ανοχή 5 µm. Από πάνω, ένα παχύ στρώμα από εύκαμπτο ελαστικό σιλικόνης καταστέλλει τους τελευταίους συντονισμούς και προστατεύει την επιφάνεια των δίσκων.

Βραχίονας Clearaudio από ανθρακονήματα και κεφαλή MC 2

Αυτή η έκδοση διαθέτει βραχίονα από ανθρακονήματα προέλευσης Clearaudio, τροποποιημένο από την T+A, και την κεφαλή MC 2. Σε μια κεφαλή κινητού πηνίου (MC), μικροσκοπικά πηνία κινούνται μέσα στο πεδίο ενός σταθερού μαγνήτη. Το κινούμενο σύνολο είναι ελαφρύ, κάτι που ευνοεί τη λεπτομέρεια στην ανάγνωση, αλλά η παραγόμενη τάση είναι χαμηλή: 0,75 mV, δηλαδή αρκετές φορές μικρότερη από εκείνη μιας συνηθισμένης κεφαλής κινητού μαγνήτη.

Η ακίδα Micro Line έχει λεπτό και επιμήκες προφίλ. Εφάπτεται στις πλευρές του αυλακιού σε μεγαλύτερο ύψος από μια κωνική ή ελλειπτική ακίδα και ακολουθεί καλύτερα τις πυκνές κυματοειδείς διαμορφώσεις των υψηλών συχνοτήτων και των τελευταίων κομματιών μιας πλευράς. Η απόκριση εκτείνεται από 20 Hz έως 45 kHz στα −3 dB, ενώ ο διαχωρισμός καναλιών φτάνει τα 30 dB στο 1 kHz. Η ενδοτικότητα των 9 µm/mN υποδηλώνει ανάρτηση μέτριας ελαστικότητας, μια συνηθισμένη τιμή για κεφαλή MC. Η δύναμη ανάγνωσης είναι 2 g.

Η κεφαλή τοποθετείται και ευθυγραμμίζεται στο εργοστάσιο σύμφωνα με τη μέθοδο Baerwald, η οποία περιορίζει το σφάλμα παρακολούθησης σε όλη την επιφάνεια του δίσκου. Μόνο το αντίβαρο, που αφαιρείται για την προστασία των ρουλεμάν κατά τη μεταφορά, χρειάζεται να βιδωθεί στο πίσω μέρος του βραχίονα. Αφού εξισορροπηθεί ο βραχίονας, κάθε στροφή προς τα εμπρός προσθέτει 0,5 g: τέσσερις στροφές δίνουν επομένως τα 2 g της MC 2. Η αντιολίσθηση ρυθμίζεται με μια βίδα στη βάση του βραχίονα, ενώ ένας μηχανισμός ανύψωσης επιτρέπει την τοποθέτηση της ακίδας χωρίς απότομη κίνηση.

Ένας προενισχυτής phono μέσα στο πικάπ

Ο προτεινόμενος προενισχυτής είναι η μονάδα PHE-G R MC, που εγκαθίσταται στο σασί του πικάπ. Το σήμα των 0,75 mV ενισχύεται και διορθώνεται εκεί, λίγα εκατοστά από την κεφαλή, πριν από οποιοδήποτε καλώδιο διασύνδεσης. Η διόρθωση RIAA αποκαθιστά την ισορροπία μεταξύ χαμηλών και υψηλών συχνοτήτων, η οποία τροποποιείται σκόπιμα κατά τη χάραξη του δίσκου. Αυτή η μονάδα τοποθετείται μόνο στο εργοστάσιο: επομένως επιλέγεται κατά την παραγγελία, σε έκδοση MC (PHE-R MC) ή MM (PHE-R MM).

Με τη μονάδα, οι έξοδοι RCA συνδέονται σε μια είσοδο γραμμής του ενισχυτή, όπως μια συσκευή αναπαραγωγής CD. Χωρίς αυτήν, συνδέονται σε είσοδο phono MC και ο ακροδέκτης γείωσης GND συνδέεται στον ενισχυτή. Η μονάδα MC ρυθμίζεται μέσω μικροδιακοπτών προσβάσιμων από ανοίγματα στη βάση. Η σύνθετη αντίσταση κυμαίνεται από 15 έως 650 Ω και η ευαισθησία από 100 έως 2 000 µV. Είναι εργοστασιακά ρυθμισμένη για την MC 2 και το φορτίο της των 100 Ω. Επομένως, αυτές οι ρυθμίσεις χρειάζονται μόνο σε περίπτωση αλλαγής κεφαλής, αλλά τότε απαιτούν πρόσβαση στην κάτω πλευρά ενός πικάπ βάρους 14 kg.

Έλεγχος μαζί με τα ηλεκτρονικά της Σειράς R

Η σύνδεση R2-Link, της οποίας το καλώδιο παρέχεται, συνδέει το G 2000 R με τους ολοκληρωμένους ενισχυτές PA 2000 R και PA 2500 R. Η επιλογή της εισόδου phono (IN 4) στον ενισχυτή ενεργοποιεί το πικάπ. Αντίστροφα, το πάτημα του πλήκτρου ενεργοποίησης του πικάπ ενεργοποιεί τον ενισχυτή, ήδη ρυθμισμένο στη σωστή πηγή. Η απενεργοποίηση του συστήματος απενεργοποιεί και το πικάπ. Με ενισχυτή άλλης μάρκας, το G 2000 R χρησιμοποιείται κανονικά, με το δικό του πλήκτρο ενεργοποίησης. Η κατανάλωσή του σε κατάσταση αναμονής παραμένει κάτω από 0,5 W.

Το σασί έχει ύψος 8,2 cm (16 cm μαζί με τον βραχίονα) και καταλαμβάνει επιφάνεια 46 × 38 cm. Είναι επενδυμένο με βουρτσισμένο ανοδιωμένο αλουμίνιο, σε ασημί ή μαύρο χρώμα, όπως οι υπόλοιπες συσκευές της σειράς.

Μια αρχική εγκατάσταση που απαιτεί λίγη υπομονή

Το έδρανο λιπαίνεται κατά την εγκατάσταση με μια σύριγγα που περιέχει ακριβώς δοσομετρημένο λάδι, η οποία πρέπει να αδειάσει πλήρως στην υποδοχή. Το διάκενο μεταξύ του άξονα και του δακτυλίου εδράνου είναι τόσο μικρό, ώστε ο άξονας μπορεί να χρειαστεί έως και τριάντα λεπτά για να κατέβει πλήρως, μέχρι να διαφύγει ο αέρας. Στη συνέχεια, ο ιμάντας τοποθετείται γύρω από την τροχαλία του κινητήρα και τον τροχό μετάδοσης, χωρίς ποτέ να αγγίζεται με λαδωμένα δάχτυλα.

Το πικάπ απαιτεί μια άκαμπτη και οριζόντια βάση· η πέτρα, το γυαλί ή το μέταλλο είναι κατάλληλα. Πρέπει επίσης να αφήνονται περίπου 10 cm ελεύθερου χώρου γύρω του. Συνδέεται σε πρίζα με γείωση. Για την ελαχιστοποίηση των παρεμβολών, η φάση του δικτύου πρέπει να καταλήγει στην επαφή που επισημαίνεται με μια τελεία στην υποδοχή τροφοδοσίας. Το κουτί περιέχει το καλώδιο RCA, το καλώδιο τροφοδοσίας, το καλώδιο R2-Link και το λάδι εδράνου.

Τεχνικά χαρακτηριστικά

Σχεδιασμός και μετάδοση κίνησης

• Τύπος: πικάπ υψηλής κατηγορίας με κίνηση μέσω ιμάντα
• Βαρύ σασί με απορρόφηση δομικών κραδασμών και απομόνωση συντονισμών
• Σύγχρονος κινητήρας ελεγχόμενος από χαλαζία με βελτιστοποίηση μέσω ψηφιακής επεξεργασίας σήματος (DSP)
• Πλατό από χυτό αλουμίνιο υπό πίεση
  • Μάζα: 3,8 kg
  • Τάπητας από καουτσούκ σιλικόνης
• Έδρανο: άξονας από σκληρυμένο και στιλβωμένο χάλυβα, ορειχάλκινος δακτύλιος έδρασης με στενή ανοχή

Ταχύτητες και επιδόσεις περιστροφής

• Ταχύτητες περιστροφής: 33 ⅓ και 45 στροφές/λεπτό, ηλεκτρονική επιλογή
• Διακυμάνσεις ταχύτητας: ± 0,02 %
• Λόγος θορύβου υποβάθρου: 82 dB

Κεφαλή και αναπαραγωγή

• Κεφαλή: MC 2 κινητού πηνίου
• Τάση εξόδου: 0,75 mV
• Διαχωρισμός καναλιών: 30 dB στα 1 kHz
• Απόκριση συχνότητας: 20 Hz – 45 kHz (−3 dB)
• Αντίσταση φορτίου: 100 Ω
• Ενδοτικότητα: 9 µm/mN
• Τύπος διαμαντιού: Micro Line
• Δύναμη ανάγνωσης: 20 mN (2 g)
• Μάζα κεφαλής: 8 g

Προενίσχυση phono

• Συνιστώμενος προενισχυτής phono: PHE-G R MC
• Προαιρετική μονάδα phono: PHE-R MM ή PHE-R MC, εγκατάσταση μόνο στο εργοστάσιο

Έλεγχος και αυτοματισμός

• Διεπαφή ελέγχου: R2-Link
• Αυτόματη ενεργοποίηση: μέσω συμβατού ενισχυτή

Τροφοδοσία και κατανάλωση

• Τροφοδοσία: 100 – 240 V, 50 – 60 Hz
• Μέγιστη ισχύς: 40 W
• Κατανάλωση σε αναμονή: < 0,5 W

Διαστάσεις και βάρος

• Διαστάσεις σασί (Υ × Π × Β): 8,2 × 46 × 38 cm
• Συνολικές διαστάσεις (Υ × Π × Β): 16 × 46 × 38 cm
• Βάρος: 14 kg
