Grado Opus 4 (χαμηλό επίπεδο)

Grado Opus 4 (χαμηλής εξόδου), η είσοδος στη σειρά Timbre

Η μετάβαση από σώμα από πλαστικό σε σώμα από ξύλο αλλάζει τον τρόπο με τον οποίο μια κεφαλή διαβάζει έναν δίσκο. Η Grado κάνει αυτό το βήμα με την Opus 4, διάδοχο της Opus3 και πρώτο μοντέλο της σειράς Timbre, της σειράς κεφαλών με ξύλινο σώμα της μάρκας. Η έκδοσή της χαμηλής εξόδου προϋποθέτει έναν προενισχυτή phono υψηλού κέρδους, με αντάλλαγμα μια ηλεκτρική γεννήτρια πιο λιτή από εκείνη της έκδοσης υψηλής εξόδου.

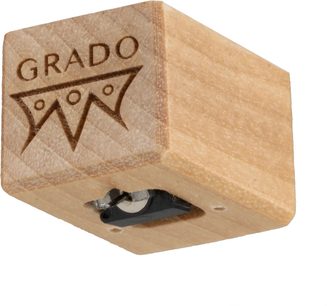

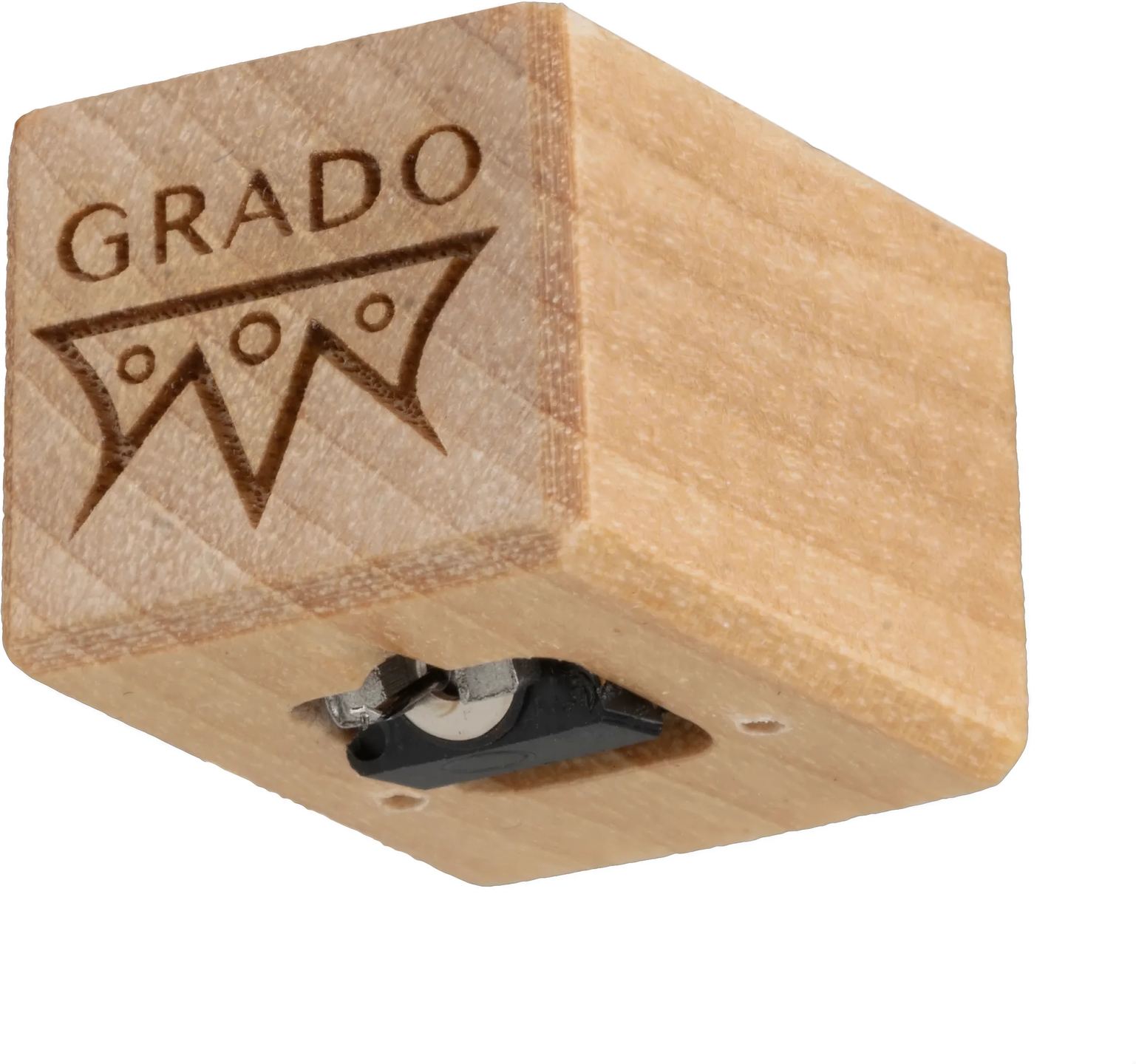

Το σώμα από σφένδαμο της σειράς Timbre

Μια κεφαλή δεν αρκείται στο να διαβάζει το αυλάκι: το σώμα της απορροφά τις ανεπιθύμητες δονήσεις που ανεβαίνουν από τη βελόνα και τον βραχίονα. Επομένως, το επιλεγμένο υλικό επηρεάζει το ηχητικό αποτέλεσμα. Η Grado στεγάζει την Opus 4 σε ένα μπλοκ αμερικανικού σφενδάμου, ξύλο που επιλέχθηκε για την ικανότητά του να περιορίζει τους συντονισμούς και χρησιμοποιείται ήδη στα ακουστικά της μάρκας.

Η σειρά Timbre συγκεντρώνει τις κεφαλές της Grado με ξύλινο σώμα, πάνω από τα μοντέλα Prestige με πλαστικό σώμα. Η Opus 4 αποτελεί το πρώτο μοντέλο της και υιοθετεί τις βασικές αρχές σχεδίασης των ανώτερων μοντέλων, έως τη Reference4 που βρίσκεται στην κορυφή της σειράς. Η επιλογή του σφενδάμου υπαγορεύεται πρώτα από ακουστική λογική και έπειτα από ζήτημα φινιρίσματος.

Ο κινούμενος σίδηρος σύμφωνα με τον Joseph Grado

Τρεις μεγάλες οικογένειες μοιράζονται την αγορά των κεφαλών: ο κινούμενος μαγνήτης, το κινούμενο πηνίο και ο κινούμενος σίδηρος. Η Grado εφηύρε και κατοχύρωσε με δίπλωμα ευρεσιτεχνίας τη στερεοφωνική κεφαλή κινητού πηνίου προτού επιλέξει μια άλλη λύση για τα δικά της μοντέλα, τον κινούμενο σίδηρο, σύμφωνα με την αρχή flux-bridger που ανέπτυξε ο Joseph Grado.

Η λειτουργία βασίζεται σε μια απλή ιδέα. Τα πηνία παραμένουν σταθερά στο σώμα της κεφαλής· μόνο ένα μικρό μεταλλικό εξάρτημα, τοποθετημένο στην άκρη του cantilever (η λεπτή ράβδος που φέρει τη βελόνα), κινείται μαζί με την ακίδα ανάγνωσης και μεταβάλλει το μαγνητικό πεδίο που διαπερνά αυτά τα πηνία. Η κινούμενη μάζα παραμένει πολύ χαμηλή, κάτι που ευνοεί την ταχύτητα και τη σταθερότητα του σήματος. Αυτό το κινούμενο εξάρτημα δεν περιλαμβάνει το λεπτό τύλιγμα μιας κεφαλής κινητού πηνίου, στοιχείο που επηρεάζει τη μακροχρόνια ανθεκτικότητα.

Ελλειπτική βελόνα και καλωδίωση από χαλκό OCC

Η βελόνα της Opus 4 διαθέτει κολλημένη ελλειπτική κοπή πάνω σε cantilever από αλουμίνιο. Μια ελλειπτική ακίδα έχει λεπτότερη επιφάνεια επαφής από μια σφαιρική ακίδα: ακολουθεί πιστότερα τις γρήγορες μεταβολές που είναι χαραγμένες στο αυλάκι και παραμένει καλύτερα στα στενά περάσματα, προς το τέλος μιας πλευράς. Ο όρος «κολλημένη» υποδηλώνει ότι η βελόνα στερεώνεται σε μεταλλική βάση, μια συνήθη λύση σε αυτό το επίπεδο τιμής.

Στο εσωτερικό, τα πηνία είναι τυλιγμένα με χαλκό OCC 5N. Το ακρωνύμιο OCC αναφέρεται σε χαλκό με μακρούς κρυστάλλους, του οποίου η ανακοινωμένη καθαρότητα φτάνει το 99,999 % (τα πέντε «εννιάρια» του 5N), για πιο ομαλό σήμα. Η Grado προσθέτει επεξεργασία ψύξης, γνωστή ως κρυογενική, και εσωτερική απόσβεση, δύο στάδια που μειώνουν τους ανεπιθύμητους συντονισμούς της γεννήτριας.

Χαμηλή έξοδος και κέρδος προενισχυτή

Μια κεφαλή αποδίδει πολύ χαμηλή ηλεκτρική τάση, την οποία ο προενισχυτής phono ανεβάζει στη συνέχεια στο επίπεδο των άλλων πηγών. Η Opus 4 διατίθεται σε δύο τάσεις εξόδου: 4,0 mV για την έκδοση υψηλής εξόδου, 1,0 mV για εκείνη που περιγράφεται εδώ. Αυτή η χαμηλότερη τιμή απαιτεί μεγαλύτερη ενίσχυση.

Στην πράξη, μια κλασική είσοδος phono κινητού μαγνήτη αναμένει σήμα γύρω στα 4 έως 5 mV. Με 1,0 mV, η Opus 4 χαμηλής εξόδου απαιτεί υψηλότερο κέρδος, της ίδιας τάξης με εκείνο που προβλέπεται για μια κεφαλή κινητού πηνίου. Ωστόσο, μια λεπτομέρεια τη διαφοροποιεί από τις κεφαλές κινητού πηνίου: απαιτεί φόρτιση σε υψηλή αντίσταση, μεταξύ 10 και 47 κιλοώμ, και όχι στα περίπου εκατό ωμ που συνηθίζονται στις κεφαλές κινητού πηνίου. Η σωστή ρύθμιση συνδυάζει επομένως υψηλό κέρδος και υψηλή αντίσταση εισόδου, είτε μέσω εισόδου phono με αυξημένο κέρδος είτε μέσω εισόδου κινητού πηνίου όπου διατηρείται η φόρτιση στα 47 κιλοώμ.

Η χαμηλή επαγωγή της, 6 millihenrys, και η εσωτερική αντίστασή της 70 ωμ καθιστούν τη σύνδεση λίγο ευαίσθητη στη χωρητικότητα του καλωδίου του βραχίονα, παράμετρο που συνήθως επηρεάζει τις κεφαλές κινητού μαγνήτη. Αν ο προενισχυτής σας διαθέτει μόνο τυπική είσοδο κινητού μαγνήτη, χωρίς πρόσθετο κέρδος, τότε η κατάλληλη είναι η έκδοση υψηλής εξόδου.

Δύναμη ανάγνωσης και συμβατότητα βραχίονα

Η Opus 4 τοποθετείται στο πρότυπο μισής ίντσας, τη στερέωση με δύο βίδες που δέχονται οι περισσότεροι βραχίονες και κελύφη κεφαλής. Ζυγίζει 8,3 γραμμάρια, τιμή που είναι συμβατή με την πλειονότητα των αντίβαρων. Η δύναμη ανάγνωσης ρυθμίζεται μεταξύ 1,6 και 1,9 γραμμαρίου, κατά προτίμηση με τη βοήθεια μιας ειδικής ζυγαριάς ώστε να παραμείνει εντός αυτού του εύρους.

Το σημείο που χρειάζεται προσοχή είναι η συμμόρφωση, εδώ 20 µm/mN. Η συμμόρφωση μετρά την ελαστικότητα της ανάρτησης που συγκρατεί το cantilever: όσο υψηλότερη είναι, τόσο ευκολότερα υποχωρεί αυτή η ανάρτηση. Τιμή 20 κατατάσσει την Opus 4 στις αρκετά εύκαμπτες κεφαλές, άνετες σε βραχίονες χαμηλής έως μέσης μάζας. Ένας πολύ βαρύς βραχίονας σε συνδυασμό με εύκαμπτη ανάρτηση μειώνει τη συχνότητα συντονισμού του συνόλου βραχίονα-κεφαλής προς περιοχή όπου γίνονται αισθητές οι ατέλειες του δίσκου, η παραμόρφωση και η εκκεντρότητα. Στην ωφέλιμη ζώνη, η απόκριση εκτείνεται από 10 Hz έως 60 kHz και ο διαχωρισμός καναλιών κυμαίνεται γύρω στα 30 dB, εγγύηση για μια σταθερή στερεοφωνική εικόνα.

Τεχνικά χαρακτηριστικά

Σχεδίαση

• Τύπος: κινητού σιδήρου (moving iron), αρχή flux-bridger
• Έκδοση: χαμηλής εξόδου, στερεοφωνική
• Σώμα: αμερικανικός σφένδαμος
• Cantilever: αλουμίνιο
• Ακίδα ανάγνωσης: επικολλημένο ελλειπτικό διαμάντι
• Εσωτερική καλωδίωση: χαλκός OCC 5N
  • Κρυογενική επεξεργασία
  • Εσωτερική απόσβεση

Ηλεκτρικά χαρακτηριστικά

• Τάση εξόδου: 1,0 mV (στα 5 cm/s, 45°)
• Επαγωγή: 6 mH
• Εσωτερική αντίσταση: 70 Ω
• Εμπέδηση φορτίου: 10 kΩ έως 47 kΩ
• Χωρητικό φορτίο: λειτουργία ανεξάρτητη από τη χωρητικότητα του καλωδίου

Ηχητικές επιδόσεις

• Απόκριση συχνότητας: 10 Hz έως 60 kHz
• Διαχωρισμός καναλιών: 30 dB κατά μέσο όρο, από 10 Hz έως 30 kHz

Μηχανικά χαρακτηριστικά

• Ενδοτικότητα: 20 µm / mN
• Δύναμη ανάγνωσης: 1,6 έως 1,9 g
• Βάρος: 8,3 g
• Στερέωση: τυπική μισής ίντσας
