Φιλτραρισμένο πολύπριζο ρεύματος Bada LB6610

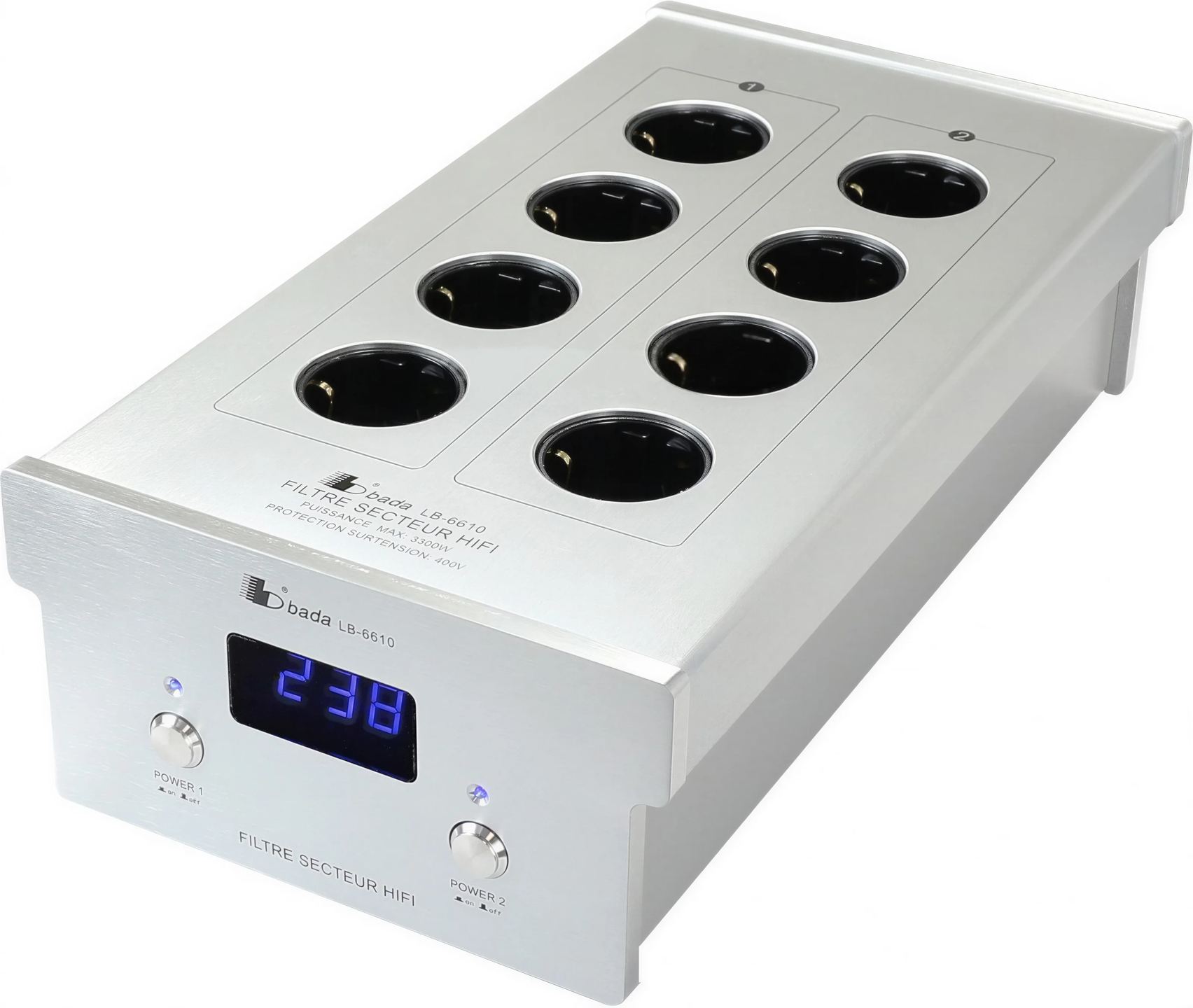

Ένα σύστημα hi-fi αντλεί το ρεύμα του από μία μόνο πρίζα τοίχου, αλλά οι συσκευές του δεν το χρησιμοποιούν με τον ίδιο τρόπο: ένα δικτυακό σύστημα αναπαραγωγής ή ένας μετατροπέας καταναλώνει σταθερά λίγα watt, ενώ ένας ενισχυτής απαιτεί υψηλές αιχμές ρεύματος στον ρυθμό της μουσικής. Αυτό το πολύπριζο της Bada χωρίζει τις δύο κατηγορίες σε δύο γραμμές με τέσσερις φιλτραρισμένες πρίζες η καθεμία, με ξεχωριστό διακόπτη, σε ένα βαρύ περίβλημα με πάνελ αλουμινίου.
Δύο γραμμές τεσσάρων πριζών ανάλογα με την κατανάλωση
Η πρώτη γραμμή δέχεται τις συσκευές χαμηλής κατανάλωσης: συσκευή αναπαραγωγής CD ή Blu-ray, ραδιοφωνικό δέκτη, μετατροπέα, δικτυακό σύστημα αναπαραγωγής, πικάπ, αλλά και δρομολογητή διαδικτύου, NAS και υπολογιστή. Η δεύτερη δέχεται ό,τι απαιτεί περισσότερο ρεύμα, ολοκληρωμένο ή τελικό ενισχυτή, ενισχυτή οικιακού κινηματογράφου, υπογούφερ και ενεργά ηχεία. Κάθε γραμμή διαθέτει τον δικό της διακόπτη στην πρόσοψη, γεγονός που απλοποιεί την εκκίνηση ενός συστήματος με ξεχωριστές συσκευές: τροφοδοτούνται πρώτα οι πηγές και έπειτα οι ενισχυτές, ενώ κατά την απενεργοποίηση ακολουθείται η αντίστροφη σειρά, ώστε να αποφεύγονται οι θόρυβοι μεταγωγής στα ηχεία. Ο ίδιος διαχωρισμός επιτρέπει την απενεργοποίηση των ενισχυτών, αφήνοντας τον δρομολογητή ή το NAS υπό τάση. Οι οκτώ πρίζες Schuko διαθέτουν επιχρυσωμένες επαφές, ένα μέταλλο που δεν οξειδώνεται και διατηρεί σταθερή την επιφάνεια επαφής με τις διαδοχικές συνδέσεις.
Φίλτρο CLC με τοροειδή πηνία και πυκνωτές WIMA
Το οικιακό δίκτυο δεν μεταφέρει μόνο το ημιτονοειδές σήμα των 50 Hz: τα διακοπτικά τροφοδοτικά των φορτιστών, των υπολογιστών ή των οικιακών συσκευών επιστρέφουν σε αυτό παρεμβολές υψηλής συχνότητας που φτάνουν μέχρι τις συσκευές ήχου. Το πολύπριζο τις εξασθενεί με ένα φίλτρο τύπου CLC, δηλαδή έναν πυκνωτή, ένα πηνίο και έπειτα έναν δεύτερο πυκνωτή. Αυτή η διάταξη λειτουργεί ως χαμηλοπερατό φίλτρο: το ρεύμα των 50 Hz περνά ανεμπόδιστα, ενώ οι υψηλές συχνότητες ανακόπτονται από το πηνίο και εκτρέπονται από τους πυκνωτές. Η Bada τυλίγει τα πηνία της σε τοροειδείς πυρήνες με διάκενο, μια μικρή διακοπή στον μαγνητικό πυρήνα που καθυστερεί τον κορεσμό του όταν αυξάνεται το απαιτούμενο ρεύμα, και τα συνδυάζει με πυκνωτές WIMA MKP μεμβράνης πολυπροπυλενίου, έναν τύπο πυκνωτή με σταθερή τιμή και χαμηλές απώλειες. Το φιλτράρισμα δεν ρυθμίζει την τάση ούτε ανακατασκευάζει την κυματομορφή: το πολύπριζο διανέμει την τάση του δικτύου, απαλλαγμένη από μέρος των παρεμβολών της.
Εσωτερική καλωδίωση από χαλκό OCC διατομής 2,5 mm²
Το εσωτερικό είναι καλωδιωμένο με αγωγούς χαλκού OCC διατομής 2,5 mm². Το ακρωνύμιο δηλώνει μια διαδικασία συνεχούς χύτευσης (Ohno Continuous Casting) που παράγει χαλκό με πολύ επιμήκεις κρυστάλλους και λίγα όρια κόκκων κατά μήκος του αγωγού. Αυτή η διατομή των 2,5 mm² είναι εκείνη των κυκλωμάτων πριζών μιας γαλλικής οικιακής εγκατάστασης, ώστε το πολύπριζο να μη δημιουργεί σημείο συμφόρησης μεταξύ του τοίχου και των συσκευών. Το σύνολο δέχεται συνολικά 3 300 W και 15 A σε τάση 220 έως 240 V, ένα ανώτατο όριο που πρέπει να συγκρίνεται με το άθροισμα των καταναλώσεων των συνδεδεμένων συσκευών: το περιθώριο είναι μεγάλο για ένα στερεοφωνικό σύστημα, ενώ ένας οικιακός κινηματογράφος με πολλούς ενισχυτές κλάσης A ή ισχυρά υπογούφερ απαιτεί προηγούμενο υπολογισμό.
Προστασία και είσοδος IEC στην πίσω πλευρά

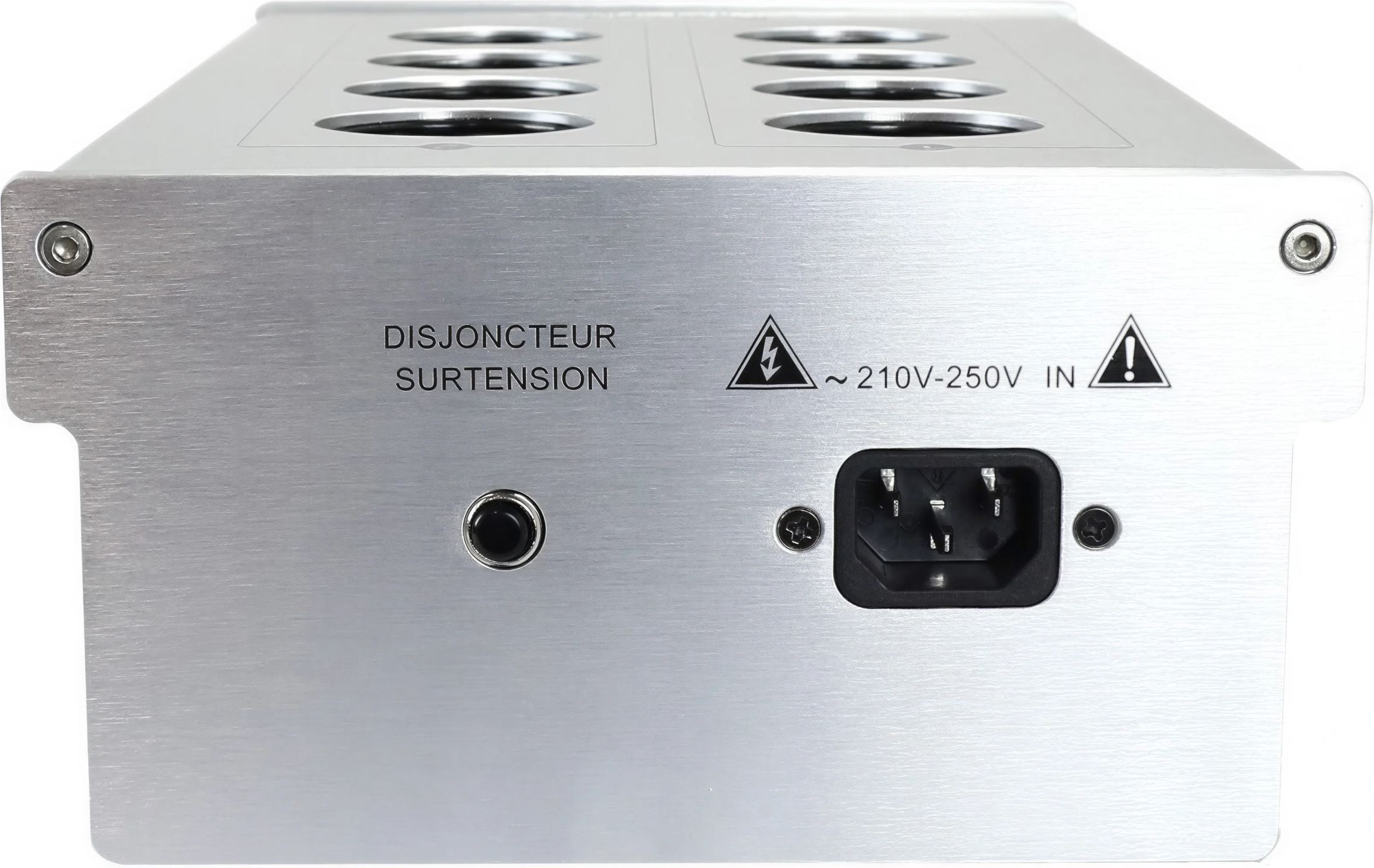

Ένας γενικός αυτόματος διακόπτης προστατεύει την εγκατάσταση από υπερτάσεις έως 400 V και επανοπλίζεται με ένα κουμπί τοποθετημένο στην πίσω πλευρά. Επίσης στην πίσω πλευρά, το καλώδιο τροφοδοσίας συνδέεται σε μια υποδοχή IEC τριών πόλων (φάση, ουδέτερος και γείωση). Το παρεχόμενο τυπικό καλώδιο μήκους 1,5 m συνδέει το πολύπριζο με την πρίζα τοίχου, ενώ το ότι είναι αποσπώμενο αφήνει ανοιχτή τη δυνατότητα χρήσης ενός καλωδίου ρεύματος καλύτερης κατασκευής, όταν θελήσετε να αναβαθμίσετε αυτό το μέρος της εγκατάστασης. Αυτό το μήκος επιβάλλει την τοποθέτηση του πολύπριζου σε απόσταση μικρότερη του ενάμισι μέτρου από την πρίζα.
Τήρηση της φάσης κάθε συσκευής
Σε μια γαλλική πρίζα τοίχου, ο ακροδέκτης γείωσης επιβάλλει έναν μόνο προσανατολισμό εισαγωγής. Μια πρίζα Schuko, στην οποία η γείωση γίνεται μέσω πλευρικών επαφών, δέχεται το φις και με τους δύο προσανατολισμούς, κάτι που έχει σημασία στο hi-fi: ανάλογα με τον προσανατολισμό, το πρωτεύον τύλιγμα του μετασχηματιστή μιας συσκευής συνδέεται στη φάση από το ένα ή το άλλο άκρο του, και το ρεύμα διαρροής προς το σασί αλλάζει. Ο σωστός προσανατολισμός, εκείνος που δίνει τη χαμηλότερη τάση μεταξύ σασί και γείωσης, μερικές φορές επισημαίνεται στο φις ή στο εγχειρίδιο· διαφορετικά, προσδιορίζεται με πολύμετρο, με τη συσκευή αποσυνδεδεμένη από τα καλώδια διασύνδεσής της. Τα υβριδικά φις CEE 7/7 που διαθέτουν οι περισσότερες συσκευές που πωλούνται στη Γαλλία εισάγονται στις πρίζες του πολύπριζου και στις δύο θέσεις.
Βολτόμετρο στην πρόσοψη και σασί αλουμινίου

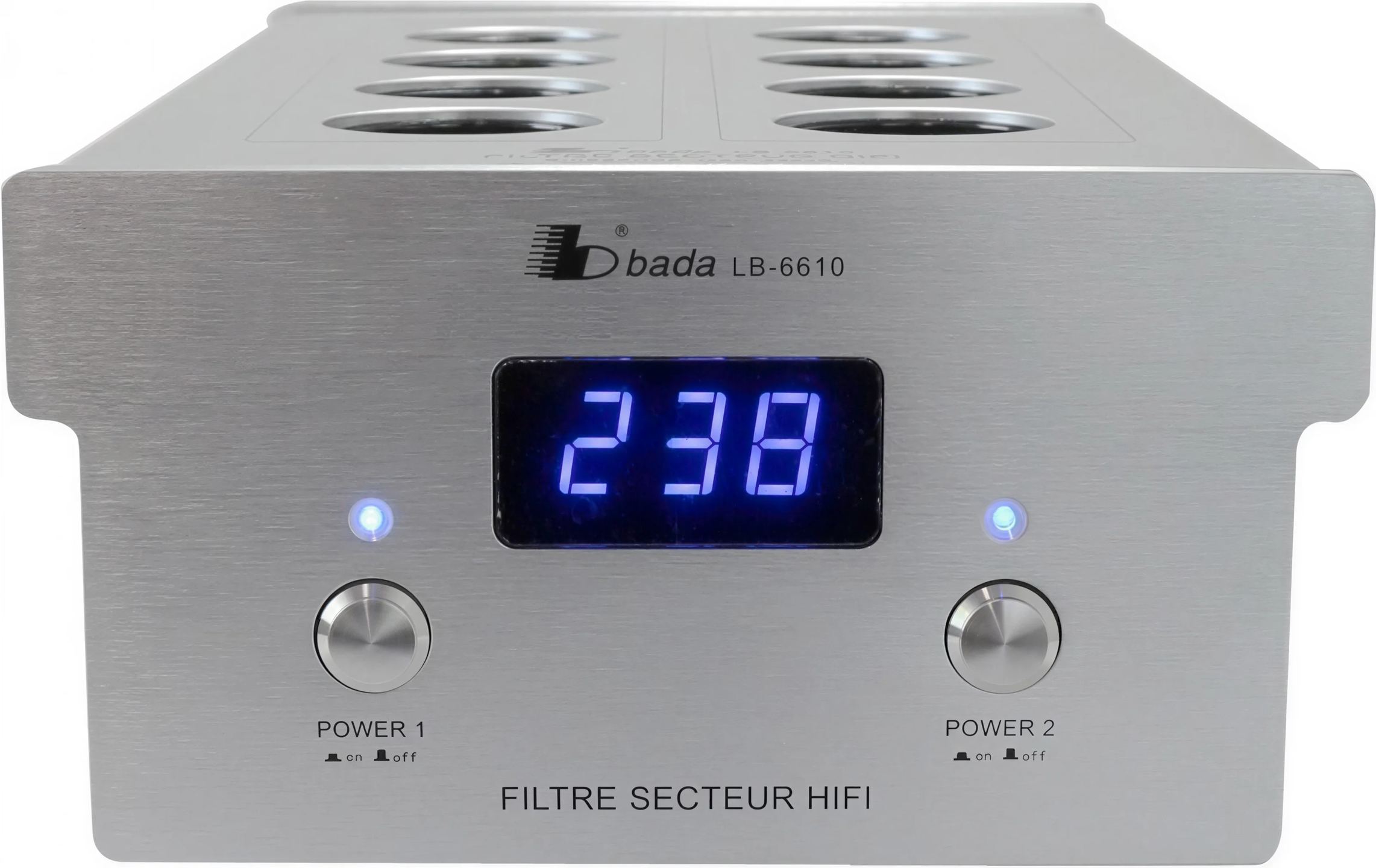

Ένα ψηφιακό βολτόμετρο στην πρόσοψη, ελεγχόμενο από μικροελεγκτή Atmel, εμφανίζει συνεχώς την τάση του δικτύου. Το πρότυπο ορίζει 230 V με ανοχή 10 %, και η οθόνη δείχνει πού βρίσκεται το δίκτυό σας μέσα σε αυτό το εύρος και πώς μεταβάλλεται κατά τη διάρκεια της ημέρας: μια πληροφορία για το τι δέχονται τα τροφοδοτικά των συσκευών, την οποία το πολύπριζο εμφανίζει χωρίς να τη διορθώνει. Το σασί διαθέτει πάνελ αλουμινίου πάχους 8 mm και ζυγίζει 5 kg, με μήκος 340 mm, πλάτος 180 mm και ύψος 100 mm. Με οκτώ συχνά άκαμπτα καλώδια ρεύματος συνδεδεμένα πάνω του, το πολύπριζο παραμένει στη θέση του τόσο στο δάπεδο όσο και σε ένα ράφι επίπλου.
