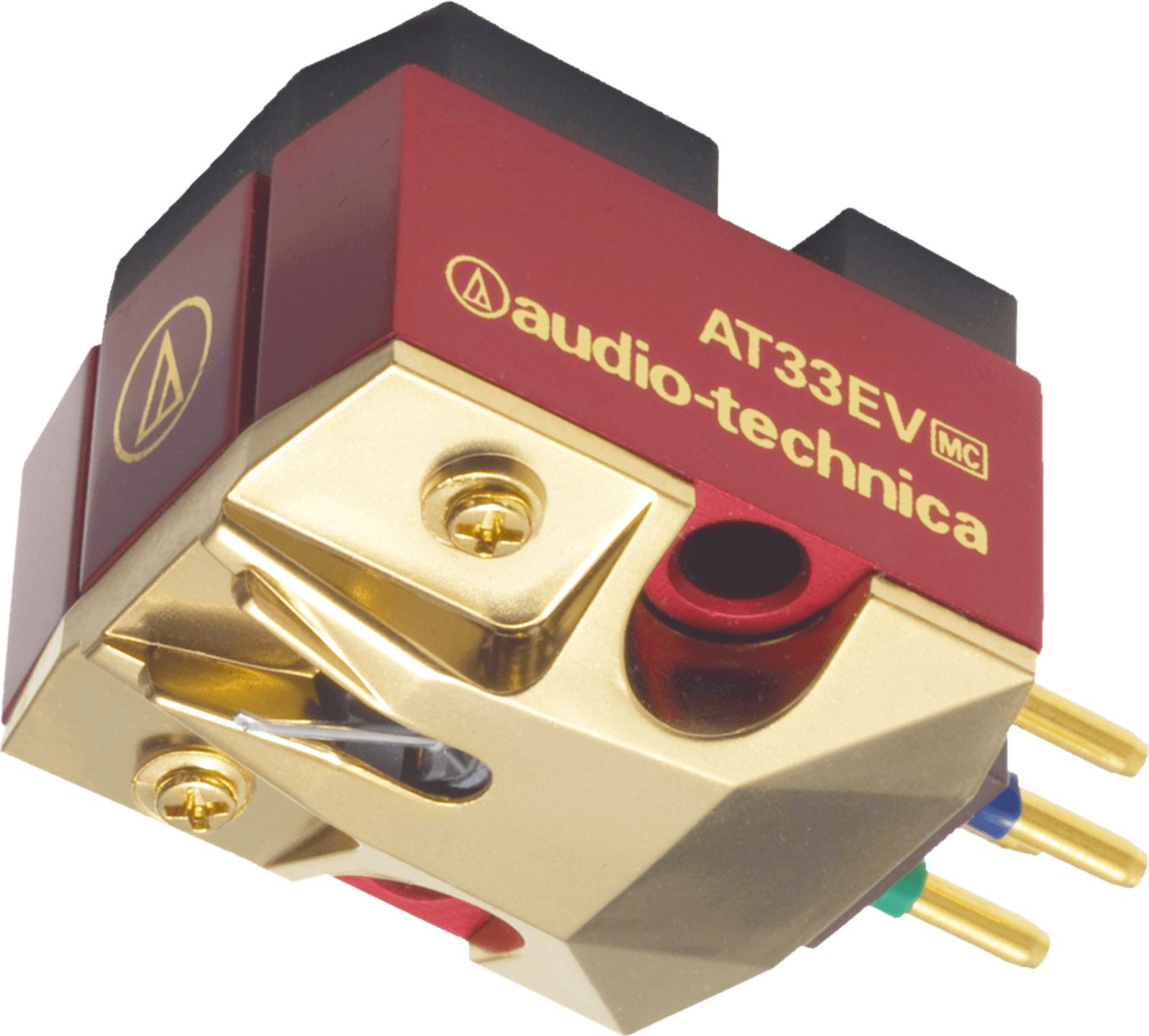

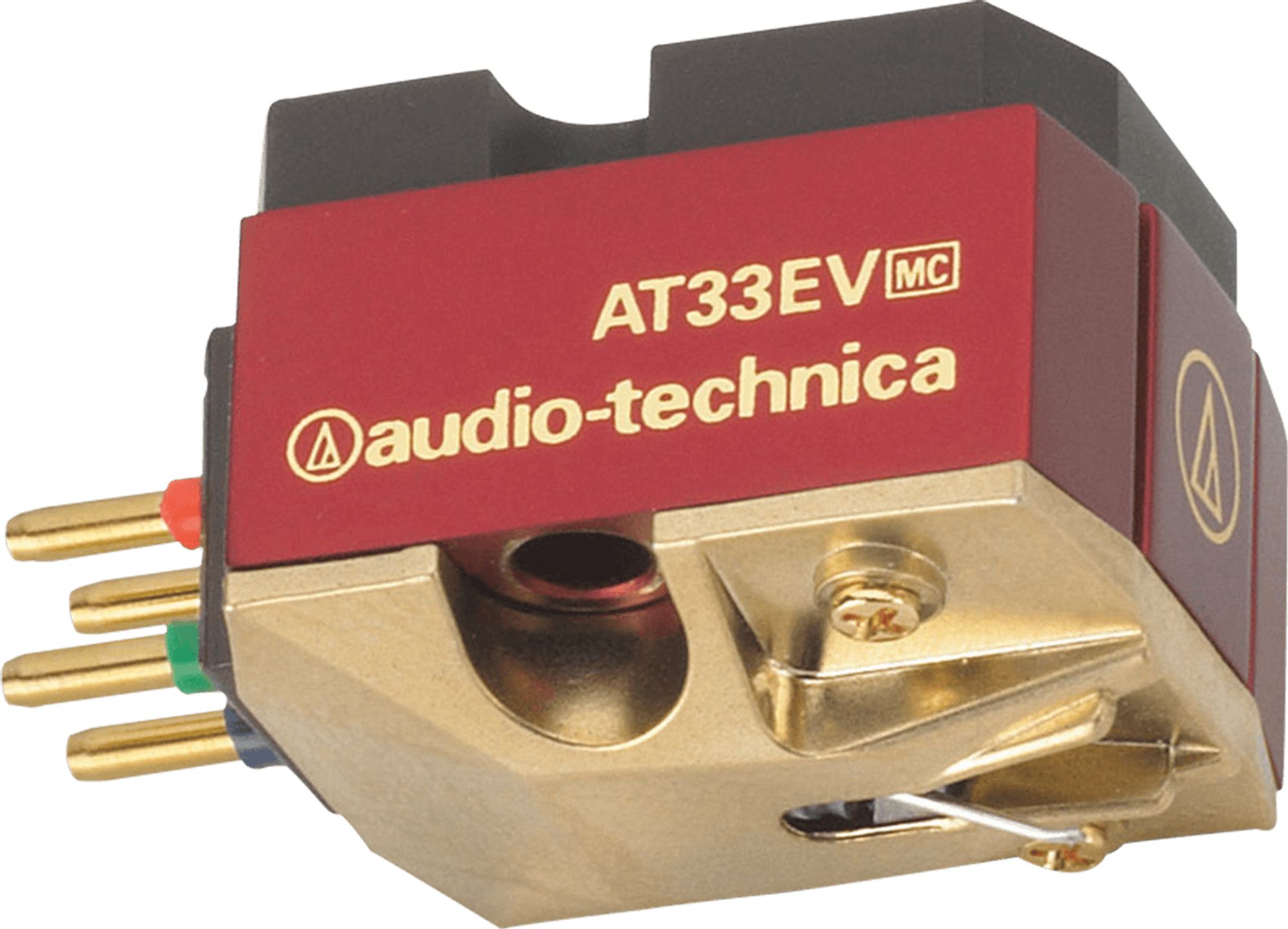

Audio Technica AT33EV

Όταν η Audio-Technica γιόρτασε την 45η επέτειό της το 2006 με την AT33ANV, η ιαπωνική μάρκα σηματοδότησε μια καμπή στη σειρά κεφαλών κινητού πηνίου της: για πρώτη φορά, ένας κάντιλεβερ από ντουραλουμίνιο εξόπλιζε τη σειρά AT33. Η θερμή υποδοχή αυτού του μοντέλου σε περιορισμένη έκδοση οδήγησε τον κατασκευαστή στο να παγιώσει και να βελτιώσει περαιτέρω αυτή τη συνταγή. Η AT33EV αποτελεί την ωρίμανση αυτής της προσέγγισης, μια κεφαλή που διατηρεί την ιδιαίτερα δημοφιλή αρχιτεκτονική της προκάτοχού της, επωφελούμενη ταυτόχρονα από στοχευμένες βελτιώσεις στη διαχείριση των συντονισμών και στην ποιότητα των υλικών.

Ένας κάντιλεβερ σφυρηλατημένος για την αεροναυπηγική

Το ντουραλουμίνιο δεν είναι καθόλου τυχαία επιλογή. Αυτό το κράμα αλουμινίου ενισχυμένο με χαλκό, που αναπτύχθηκε αρχικά για αεροναυπηγικές δομές, προσφέρει έναν ιδιαίτερα ευνοϊκό λόγο ακαμψίας/μάζας. Στην AT33EV, η Audio-Technica διαμορφώνει αυτό το υλικό σε κωνικό σωλήνα: η διατομή μειώνεται προοδευτικά όσο απομακρυνόμαστε από το σημείο άρθρωσης, κάτι που περιορίζει τη ροπή αδράνειας στο άκρο όπου το διαμάντι έρχεται σε επαφή με το αυλάκι. Αυτή η γεωμετρία ευνοεί μια γρήγορη απόκριση στις λεπτές διαμορφώσεις του δίσκου, χωρίς να θυσιάζει τη συνολική στιβαρότητα.

Στο άκρο του στερεώνεται ένα συμπαγές ελλειπτικό διαμάντι, τετραγωνικής διατομής, με ακτίνες καμπυλότητας 7,6 × 17,8 µm. Αυτό το προφίλ εντάσσεται σε μια φιλοσοφία ανάγνωσης που δίνει προτεραιότητα στην τονική πληρότητα στη μεσαία και χαμηλή περιοχή, εκεί όπου τα ελλειπτικά διαμάντια καλής ποιότητας παραδοσιακά διαπρέπουν.

Απόσβεση των ανεπιθύμητων κραδασμών

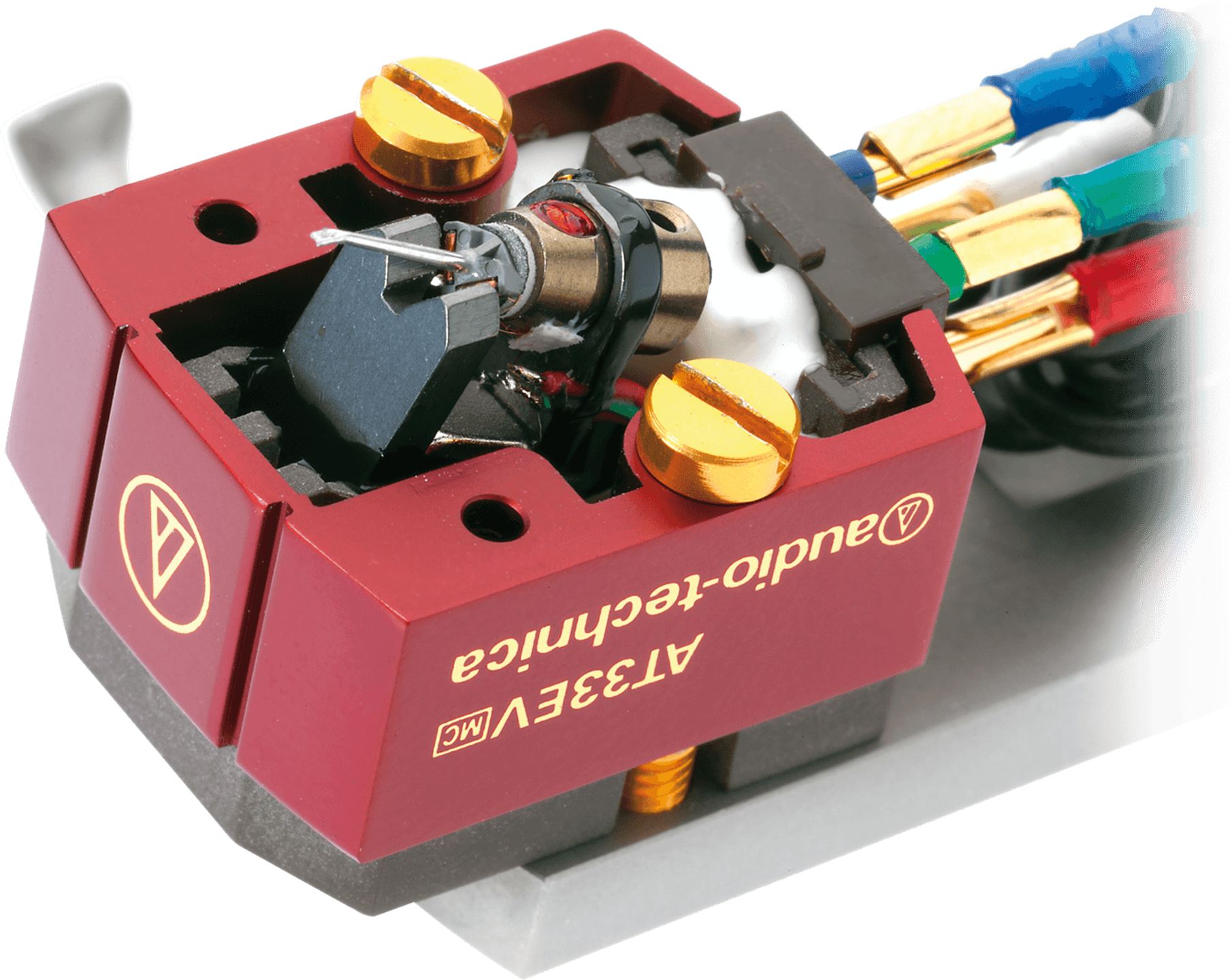

Η ποιότητα μιας κεφαλής phono δεν εξαρτάται αποκλειστικά από το σύστημα δημιουργίας σήματος: οι συντονισμοί του σασί μπορούν να χρωματίσουν και να θολώσουν την απόδοση. Η Audio-Technica αντιμετωπίζει αυτό το ζήτημα με τη χρήση της ρητίνης Hanenite, ενός ιδιόκτητου υλικού με έντονες αποσβεστικές ιδιότητες. Αυτή η θερμοπλαστική πολυεστερική ρητίνη γεμίζει το εσωτερικό του αλουμινένιου περιβλήματος και περιβάλλει τον άξονα του κάντιλεβερ, δημιουργώντας ένα αποτελεσματικό φράγμα απέναντι σε ανεπιθύμητους κραδασμούς. Το ίδιο το σασί συνδυάζει χυτό αλουμίνιο και συνθετική ρητίνη σε μια σύνθετη κατασκευή, σχεδιασμένη ώστε να προσφέρει δομική ακαμψία και ακουστική ουδετερότητα.

Η προσοχή που δίνεται στην απόσβεση συνεχίζεται στο σύστημα διπλής ανάρτησης (dual damper) που ρυθμίζει τις κινήσεις του κάντιλεβερ, μια δοκιμασμένη τεχνική που η Audio-Technica τελειοποιεί εδώ και δεκαετίες στις κεφαλές κινητού πηνίου της.

Αρχιτεκτονική διπλού κινητού πηνίου

Η AT33EV βασίζεται σε μια αρχιτεκτονική τύπου “dual moving coil”: δύο ξεχωριστά πηνία παράγουν τα σήματα των αριστερού και δεξιού καναλιού. Αυτή η διαμόρφωση αυξάνει το διαχωρισμό μεταξύ των καναλιών (30 dB στα 1 kHz σύμφωνα με τις προδιαγραφές) και συμβάλλει στην επέκταση του εύρους συχνοτήτων, που ανακοινώνεται από 15 Hz έως 50 kHz.

Τα πηνία είναι τυλιγμένα με χαλκό PCOCC 6N (Pure Copper by Ohno Continuous Casting), μια ιαπωνική μέθοδο κατασκευής που παράγει χάλκινο σύρμα μονοκρυσταλλικής δομής, χωρίς οριακούς κόκκους κατά την κατεύθυνση διάδοσης του σήματος. Αυτός ο τύπος αγωγού φημίζεται ότι ελαχιστοποιεί τις ηλεκτρικές ασυνέχειες που ενδέχεται να υποβαθμίσουν τη μετάδοση. Ένας μαγνήτης νεοδυμίου με υψηλή μαγνητική ενέργεια διεγείρει αυτά τα πηνία, ενώ ένα άκαμπτο καλούπι από συνθετική ρητίνη (καλούπι VC) τα συγκρατεί σταθερά στη θέση τους για να αποφευχθεί κάθε ανεπιθύμητη ταλάντωση.

Η αντίσταση των 10 ohm αντιπροσωπεύει έναν υπολογισμένο συμβιβασμό: αρκετά χαμηλή ώστε να περιορίζει τις απώλειες στη γραμμή, παραμένει συμβατή με τους περισσότερους προενισχυτές phono MC της αγοράς. Η στάθμη εξόδου των 0,3 mV κατατάσσει την AT33EV στην κατηγορία των κεφαλών MC “χαμηλής εξόδου”, κάτι που συνεπάγεται τη χρήση phono σταδίου με κατάλληλο κέρδος ή ενός μετασχηματιστή step-up.

Τοποθέτηση και ρυθμίσεις

Η τυπική διάταξη στερέωσης 1/2” (απόσταση οπών 12,7 mm) εξασφαλίζει συμβατότητα με τη συντριπτική πλειονότητα των βραχιόνων και headshells της αγοράς. Η Audio-Technica παρέχει όλο τον απαραίτητο εξοπλισμό για την εγκατάσταση: βίδες στερέωσης σε δύο μήκη (13,5 και 18 mm), παξιμάδια, ροδέλες, καθώς και ένα σετ καλωδίων σύνδεσης από χαλκό PCOCC (έκδοση AT6101). Ένα αμαγνητικό κατσαβίδι και μια αντιστατική βούρτσα για τη βελόνα συμπληρώνουν τον εξοπλισμό.

Η ονομαστική δύναμη κατάδυσης 2,0 g (αποδεκτό εύρος 1,8 έως 2,2 g) και η κατακόρυφη γωνία ανάγνωσης 23° αντιστοιχούν στα συνήθη πρότυπα, γεγονός που διευκολύνει τις ρυθμίσεις στα περισσότερα συστήματα. Η δυναμική συμμόρφωση 10 × 10⁻⁶ cm/dyne στα 100 Hz καθιστά την AT33EV συμβατή με βραχίονες μέσης ενεργού μάζας, δηλαδή τη μεγάλη πλειονότητα των σύγχρονων μοντέλων.

Τεχνικά χαρακτηριστικά

Κατασκευή

• Τύπος: Στερεοφωνική κεφαλή φωνογράφου με κινητά πηνία
• Ακίδα ανάγνωσης: Ελλειπτική, διαμάντι πλήρους κοπής με τετράγωνη διατομή
• Ακτίνες καμπυλότητας: 7,6 × 17,8 µm
• Cantilever: Duralumin
• Σώμα: Αλουμίνιο, συνθετική ρητίνη
• Πηνία: Μονοκρυσταλλικός χαλκός (PCOCC)
• Ακροδέκτες: Χαλκός

Ηχητικές επιδόσεις

• Απόκριση συχνότητας: 15 Hz έως 50 kHz
• Διαχωρισμός καναλιών: 30 dB στα 1 kHz
• Ισορροπία καναλιών: 0,5 dB (στα 1 kHz)
• Τάση εξόδου: 0,3 mV (στα 1 kHz, 5 cm/s)

Ηλεκτρικά χαρακτηριστικά

• Συνιστώμενη αντίσταση φορτίου: Ελάχιστο 100 Ω
• Αντίσταση πηνίου: 10 Ω (στα 1 kHz)
• Αντίσταση συνεχούς ρεύματος: 10 Ω
• Επαγωγή πηνίου: 22 µH (στα 1 kHz)

Μηχανικές παράμετροι

• Κάθετη γωνία ανάγνωσης: 23°
• Δύναμη πίεσης: 1,8 έως 2,2 g (ονομαστική 2,0 g)
• Στατική συμμόρφωση: 40 × 10⁻⁶ cm/dyne
• Δυναμική συμμόρφωση: 10 × 10⁻⁶ cm/dyne (100 Hz)

Φυσικές προδιαγραφές

• Διαστάσεις (Μ × Υ × Π): 16 × 16,6 × 26,5 mm
• Βάρος: 6,9 g

Περιλαμβανόμενα αξεσουάρ

• Μη μαγνητικό κατσαβίδι
• Αντιστατική βούρτσα για την ακίδα
• 2 ροδέλες
• 2 παξιμάδια
• 2 βίδες στερέωσης 13,5 mm
• 2 βίδες στερέωσης 18 mm
• 1 πλαστικό προστατευτικό
• 1 σετ καλωδίων σύνδεσης από μονοκρυσταλλικό χαλκό (AT6101)
